BlackBerry 9800 Torch - Instrukcja demontaż / wymiana dotyku.

Witam.

Przedstawiam Instrukcje demontażu telefonu BlackBery 9800 Torch, na podstawie wymiany dotyku w tym telefonie.

Przed przystąpieniem do rozbiórki przeczytaj uważnie instrukcje i zrób kopie zapasową.



ServiceMisiekYo nie bierze odpowiedzialności za jakiekolwiek uszkodzenia - wszystko robicie na własną odpowiedzialność.



Nasz Serwis chętnie pomoże w naprawieniu twojego telefonu - proszę o kontakt, szybkie i tanie naprawy :).



Uwaga przy podważaniu dotyku, istnieje ryzyko pęknięcia "szkła" i odpryśnięcia - używajcie ochrony na oczy!!
Ta instrukcja przedstawia domowy sposób demontarzu urządzenia - w przypadku zrobienia tego na serwisie wygląda to zupełnie inaczej!

Będzie nam potrzebne:
- śrubokręt T6, T3 (tylko dobrej jakości bo można śrubki uszkodzić);
- otwieraki do obudowy;
- skalpel lub coś w tym rodzaju do oddzielenia dotyku od obudowy i LCD;
- dla naszego bezpieczeństwa okulary ochronne (uszkodzone dotyki kruszą się i mogą odprysnąć);

Nowy dotyk dobrej jakości powinien mieć swoją warstwę taśmy klejącej - gdy jej niema to będzie potrzebna dobrej jakości taśma dwustronna.

Ściągamy tylną klapkę i wyciągamy baterie. Mamy 4 śrubki do odkręcenia (Torx 6).

Poluzowaliśmy chromową (ciemno chromową) obwódkę i możemy ją ściągnąć.

Po ściągnięciu obwódki mamy jeszcze 2 śrubki do odkręcenia.

Po odkręceniu podważamy korpus dookoła uważając na zaczep przy przyciskach od głośności (zaczep od strony baterii).

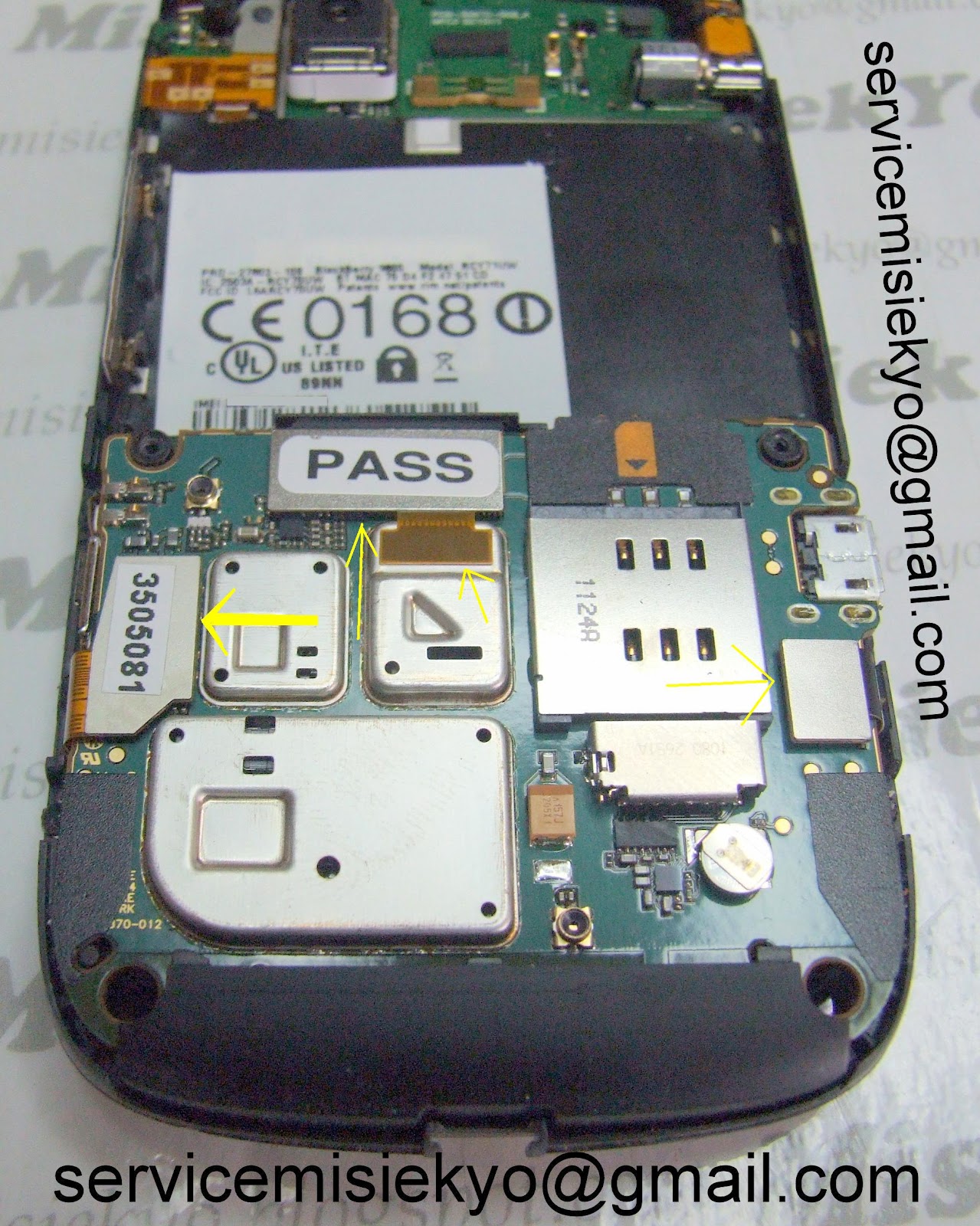

Mamy dostęp do płyty głównej. Ostrożnie odpinamy 3 taśmy i delikatnie podnosimy płytę główną.
Uwaga z drugiej strony jest jeszcze przewód antenowy wpięty.

Delikatnie odklejamy naklejką z danymi telefonu (wcześniej przygotujmy czysty gładki plastik, żeby przykleić tymczasowo naklejkę).

Mamy dostęp do 6 śrubek łączących korpus z sliderem. Po odkręceniu delikatnie rozkładamy uważając na taśmę.

Teraz została nam do rozebrania górna część telefonu - najtrudniejsze.

Zaczynamy od 6 śrubek od wewnętrznej strony telefonu.

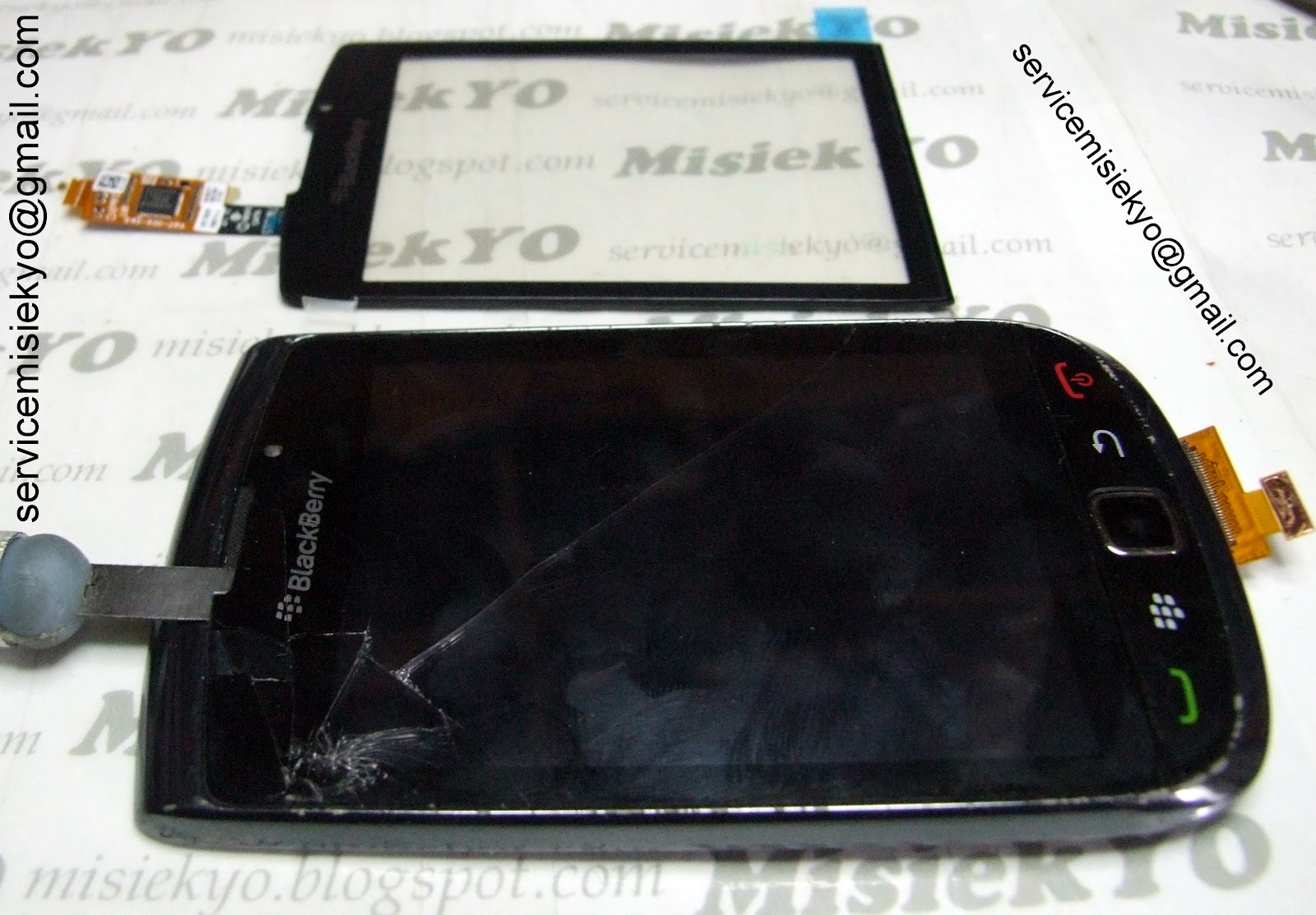

Teraz najtrudniejsze - oddzielenie dotyku od panela przedniego. Zwróćcie uwagę gdzie jest tasiemka i jak jest rozmieszczony klej. Ja to przedstawię na przykładzie uszkodzonego dotyku.
Uwaga przy podważaniu dotyku, istnieje ryzyko pęknięcia "szkła" i odpryśnięcia - używajcie ochrony na oczy!!

Używając ostrzy podważamy dotyk od panelu uważając na LCD i podważany dotyk.

Jak już mamy oddzielony dotyk od panelu (i całą taśmę nie uszkodzoną) nad LCD pokażą nam się 2 śrubki.

Do rozdzielenia slidera od panelu zostaje nam rozłączyć 2 taśmy i odkleić kawałek taśmy od panelu.

Mamy dostęp do złącza dotyku z LCD. Jest on podklejony do taśmy LCD - delikatnie odczepić złącze i odkleić taśmę od dotyku.

Po odczepieniu taśmy możemy swobodnie wyciągnąć dotyk.

Wymieniamy dotyk. Składamy w odwrotnej kolejności, testujemy i cieszymy się naprawionym telefonem.

I jak widać powyżej - wszystko jest OK! :)
