Wymiana złącza sysytemowego / ładowania microUSB - na podstawie SE E15i Xperia X8

Witam.

Przestawiam instrukcje wymiany lutowanego złącza systemowego / ładowania na podstawie telefonu SE E15i Xperia X8.
Tu instrukcja demontażu SE E15i Xperia X8

Będziemy potrzebować:

- do demontażu - śrubokręt krzyżakowy mały i torx 5; otwierak do demontażu obudowy;

- do wymiany gniazda - lutownica kolbowa, Hot-Air; opcjonalnie Preheater (podgrzewacz); plecionka do ściągania cyny lub rozlutownica; czyścik do grotów;

Przed przystąpieniem do rozbiórki przeczytaj uważnie instrukcje i zrób kopie zapasową.

ServiceMisiekYo nie bierze odpowiedzialności za jakiekolwiek uszkodzenia - wszystko robicie na własną odpowiedzialność.

Nasz Serwis chętnie pomoże w naprawieniu twojego telefonu - proszę o kontakt, szybkie i tanie naprawy :).

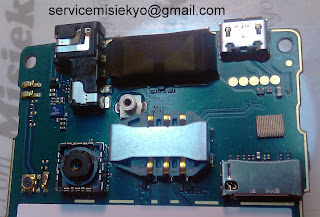

Przygotowujemy płytę główną do operacji - po rozebraniu i oddzieleniu płyty głównej od reszty telefonu, wyciągamy głośnik i możemy też zdemontować aparat profilaktycznie.

 Do zdemontowania starego gniazda potrzebujemy HotAir (lutownica na gorące powietrze) i opcjonalnie Preheater (podgrzewacz).

Ja używam obu.
Najważniejsza jest temperatura! Ale już kilka lat pracuje na tych "Chińskich lutownicach" i co sztuka to inaczej grzeje :/. Więc się nie będę wdawał w szczegóły tylko tak ogólnie opisze temperaturę.
Przeważnie używam 100-150°C na podgrzewaczu i od 330-380°C do 400°C (sporadycznie) na lutownicy powietrznej (nawiew 2-3).

Gdy zdemontowaliśmy stare gniazdo zobacz czy czasami nie jest za bardzo plastik przy-topiony - jak jest to zmniejsz temperaturę na lutownicy.

Musimy teraz przygotować pole lutownicze na nowe gniazdo.
Używamy do tego lutownicy korbowej i plecionki do odsysania cyny - lub rozlutownice z pistoletem zasysającym cyne.

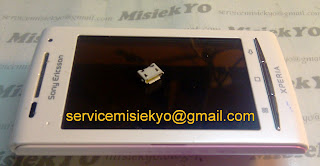

Nowe gniazdo w miejsce starego powinno idealnie pasować - nie może być inne bo różnica w rozmieszczeniu może spowodować zwarcie styków i uszkodzenie telefonu!

Kładziemy trochę nowej cyny na pole lutownicze i wygrzewamy tak jak demontowaliśmy.

Pozwalamy aby gniazdo samo "siadło" w polach lutowniczych.
I sprawdzamy pod mikroskopem i/lub multimetrem czy niema spięcia!

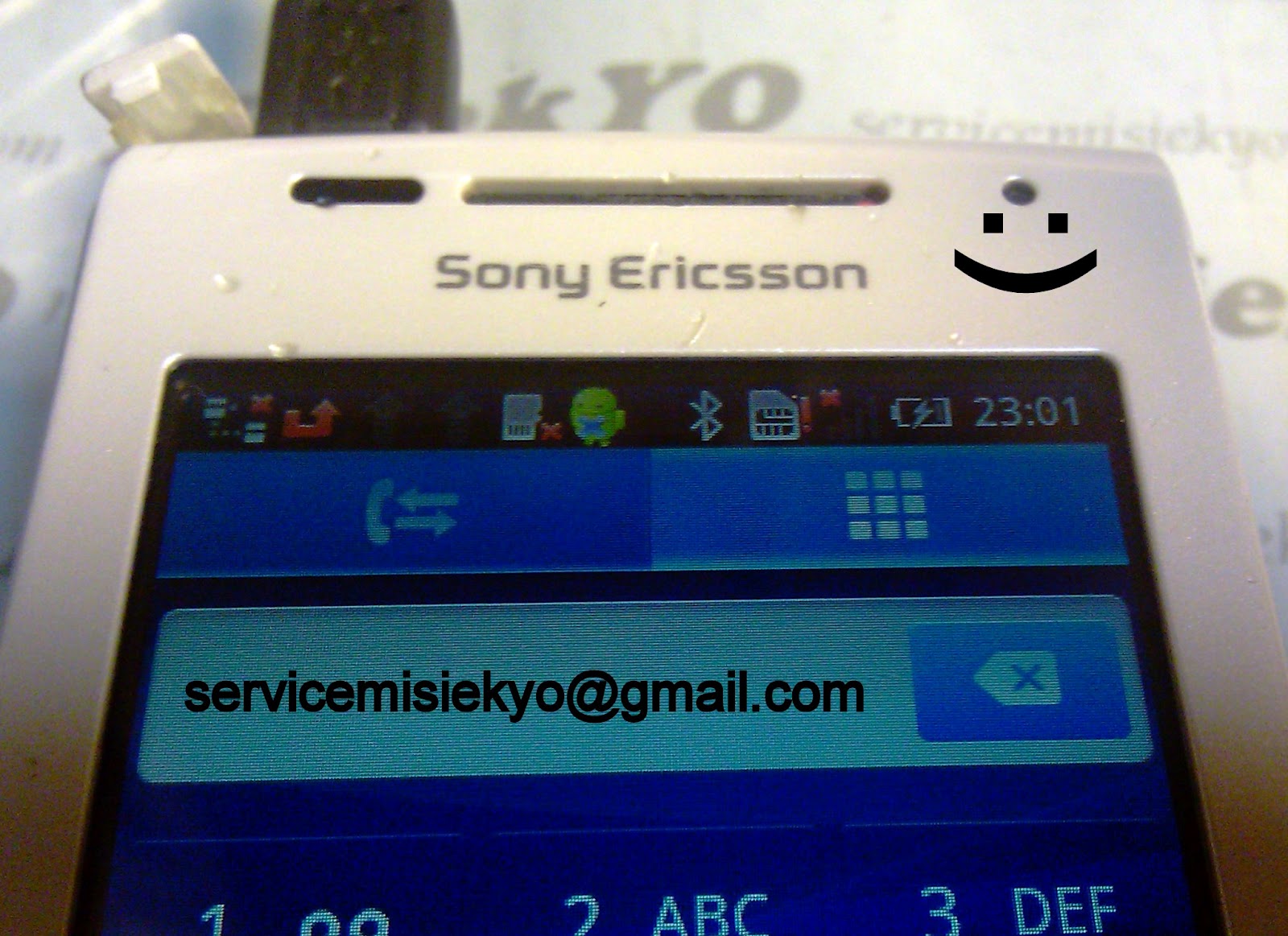

Jak jest wszystko OK to skręcamy i podpinamy ładowarkę i/lub łączymy przez kabel USB do komputera.
Jak wyżej widać wszystko jest OK :).
