Instrukcja wymiany ekranu dotykowego w HTC HD mini, T5555 (PB92100)

Witam!

Poniżej przedstawiam instrukcje wymiany dotyku w HTC HD mini.

Telefonik miał małą przygodę i trzeba mu wymienić dotyk.

Potrzebujemy:
- nowy dotyk

- śrubokręty: w kształcie litery Y (do odkręcenia 4 głównych śrub), krzyżakowy, płaski do podważania

- pęseta - pomoże przy wyjmowaniu taśm, ustawianiu i montowaniu

- skalpel lub coś ostrego i cieńkiego

- dwustronna taśma klejąca (cienka) do przyklejenia dotyku w miejscach starego kleju

- nożyczki do przycięcia taśmy klejącej
- szmatka do wyczyszczenia smug z LCD i dotyku

- przyssawka do odciągania dotyku i LCD (nie koniecznie - dla mnie była przydatna)

- trochę czasu wolnego, cierpliwości i przede wszystkim umiejętności (złote rączki :P)

Wyjmujemy baterie, kartę SIM, kartę pamięci.

Odkręć 4 śrubki w kształcie litery Y (płaskim śrubokrętem taż jest to możliwe ale szkoda śrubek)

Płaskim śrubokrętem podważ i zdemontuj górną część obudowy (zaślepkę aparatu).

Teraz dolna część obudowy.

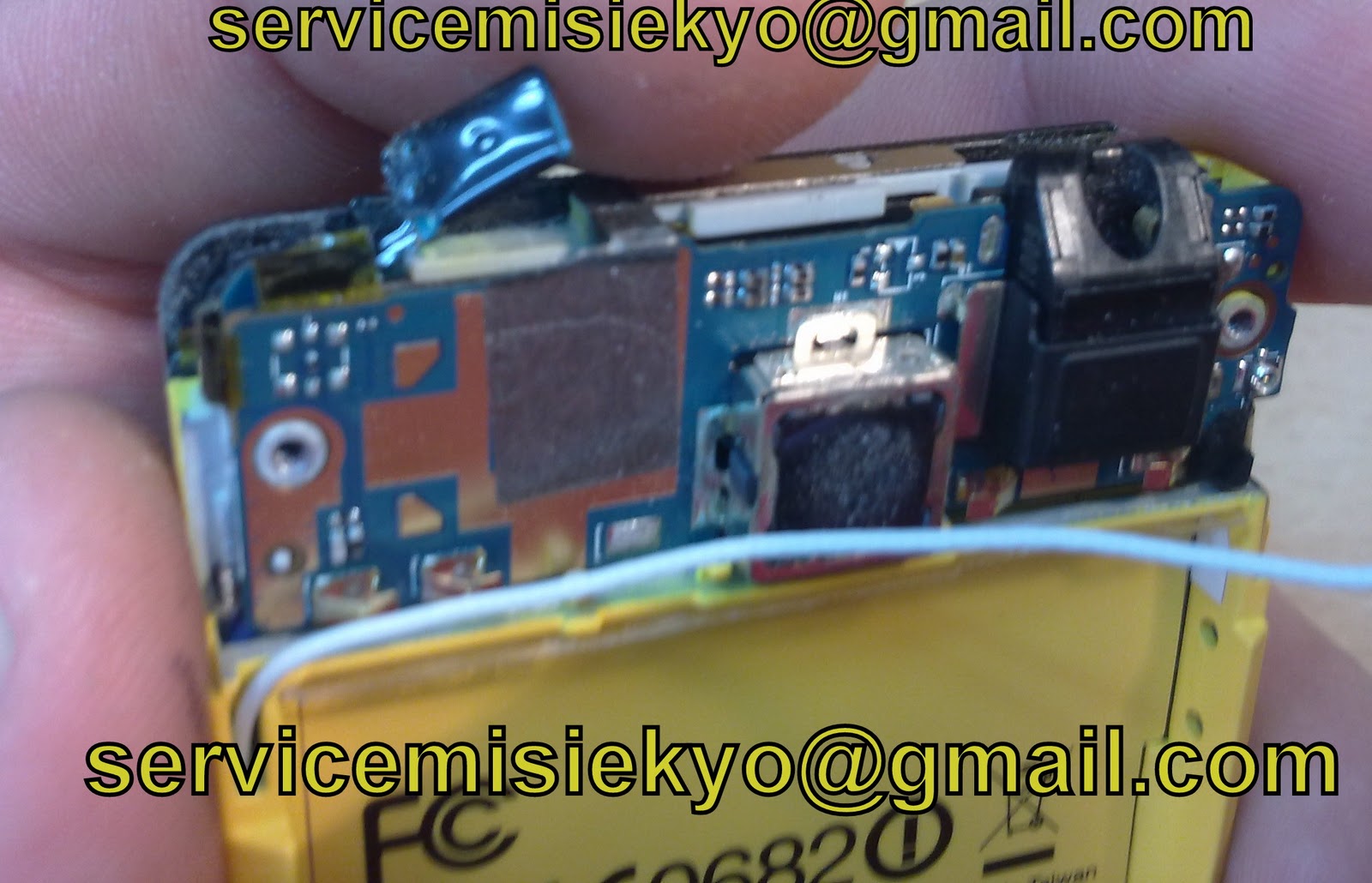

Mamy dostęp do płyty głównej i płytki aparatu fotograficznego. Zdemontuj płytę główną odczepiając taśmy i anteny.

Odczepiamy taśmy anteny z górnej płytki - nie wyciągamy tej płytki (dostęp do niej jest po zdemontowaniu LCD). Tylko delikatnie przy odciąganie tej płytki, od wewnętrznej strony są złącze do innych taśm.

Teraz musimy odczepić LCD z dotykiem od korpusu. Używamy skalpela - przecinamy klej pomiędzy dotykiem i korpusem. Delikatnie żeby nic nie przeciąć i nie urwać.

Dostaliśmy się do korpusu. Teraz żeby odczepić dotyk musimy odkręcić 5 śrubek śrubokrętem i wyciągnąć blaszkę.

Mamy dostęp do złącza od dotyku (wspomniane wcześniej).

Teraz mamy dotyk z LCD osobno - wystarczy je rozdzielić. Używamy skalpela i odcinamy dookoła.

Montujemy teraz nowy dotyk.

Nie zapomnij przełożyć naklejki na przyciski.

Przed kompletnym złożeniem sprawdź czy nie został uszkodzony LCD.

Jeżeli jest wszystko w porządku składamy telefon. W miejsce starego kleju dajemy tasiemkę dwustronną.

Uważamy żeby żaden paproch się nie dostał pomiędzy LCD a dotyk.
Na końcu robimy test - i cieszymy się telefonikiem "jak nowym".

Powodzenia.
