HTC Wildfire S (A510, A510e) - instrukcja demontażu / wymiany dotyku.

Witam.

Poniżej przedstawiam instrukcje demontażu (na podstawie wymiany dotyku) telefonu HTC Wildfire S (A510, A510e).

Przed przystąpieniem do rozbiórki przeczytaj uważnie instrukcje i zrób kopie zapasową.



ServiceMisiekYo nie bierze odpowiedzialności za jakiekolwiek uszkodzenia - wszystko robicie na własną odpowiedzialność.



Nasz Serwis chętnie pomoże w naprawieniu twojego telefonu - proszę o kontakt, szybkie i tanie naprawy :).



Uwaga przy podważaniu dotyku, istnieje ryzyko pęknięcia "szkła" i odpryśnięcia - używajcie ochrony na oczy!!

Ta instrukcja przedstawia domowy sposób demontarzu urządzenia - w przypadku zrobienia tego w naszym serwisie wygląda to zupełnie inaczej!

Organizujemy sobie troszkę wolnego czasu, przygotowujemy miejsce pracy i bierzemy się do dzieła.

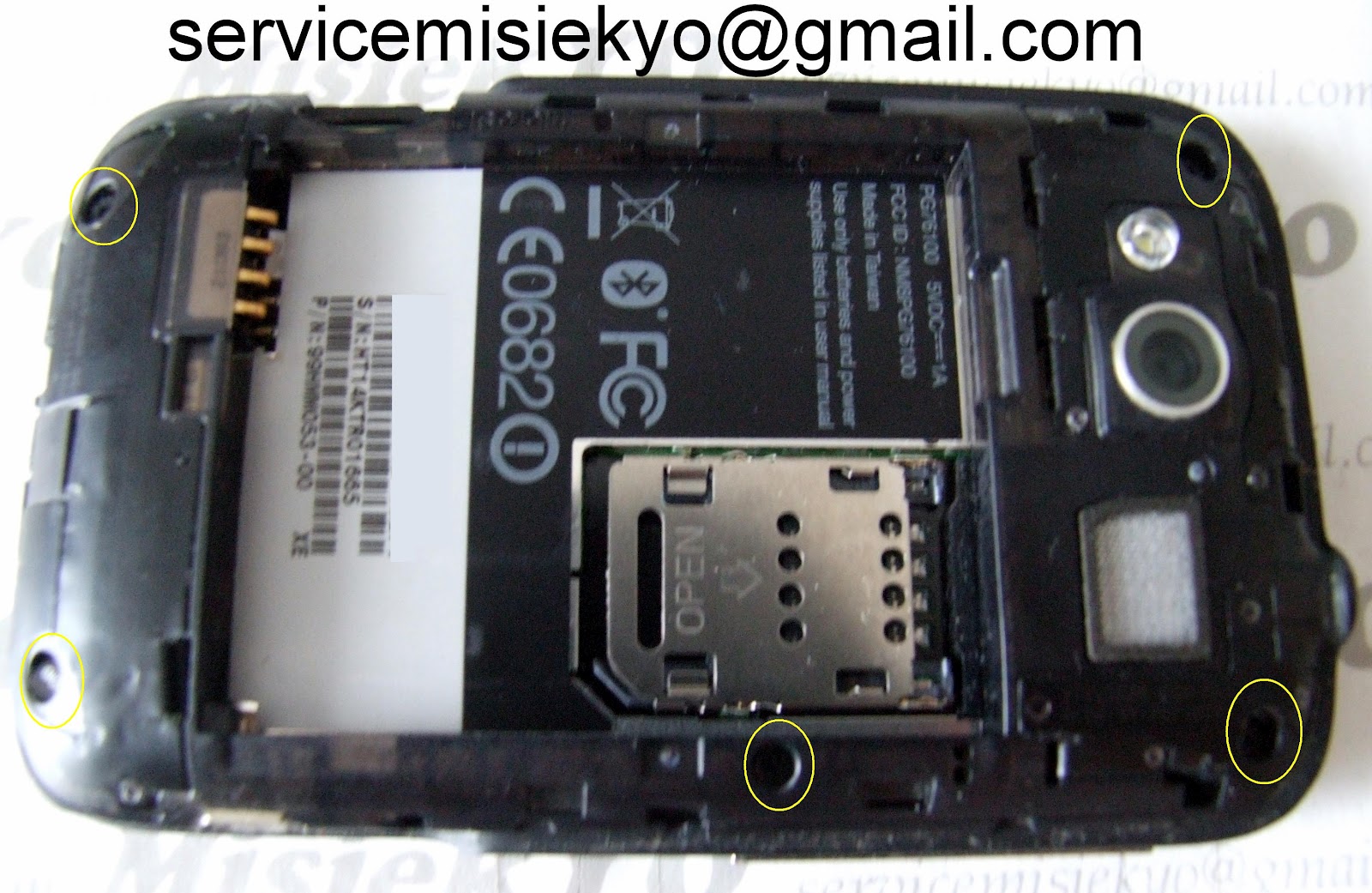

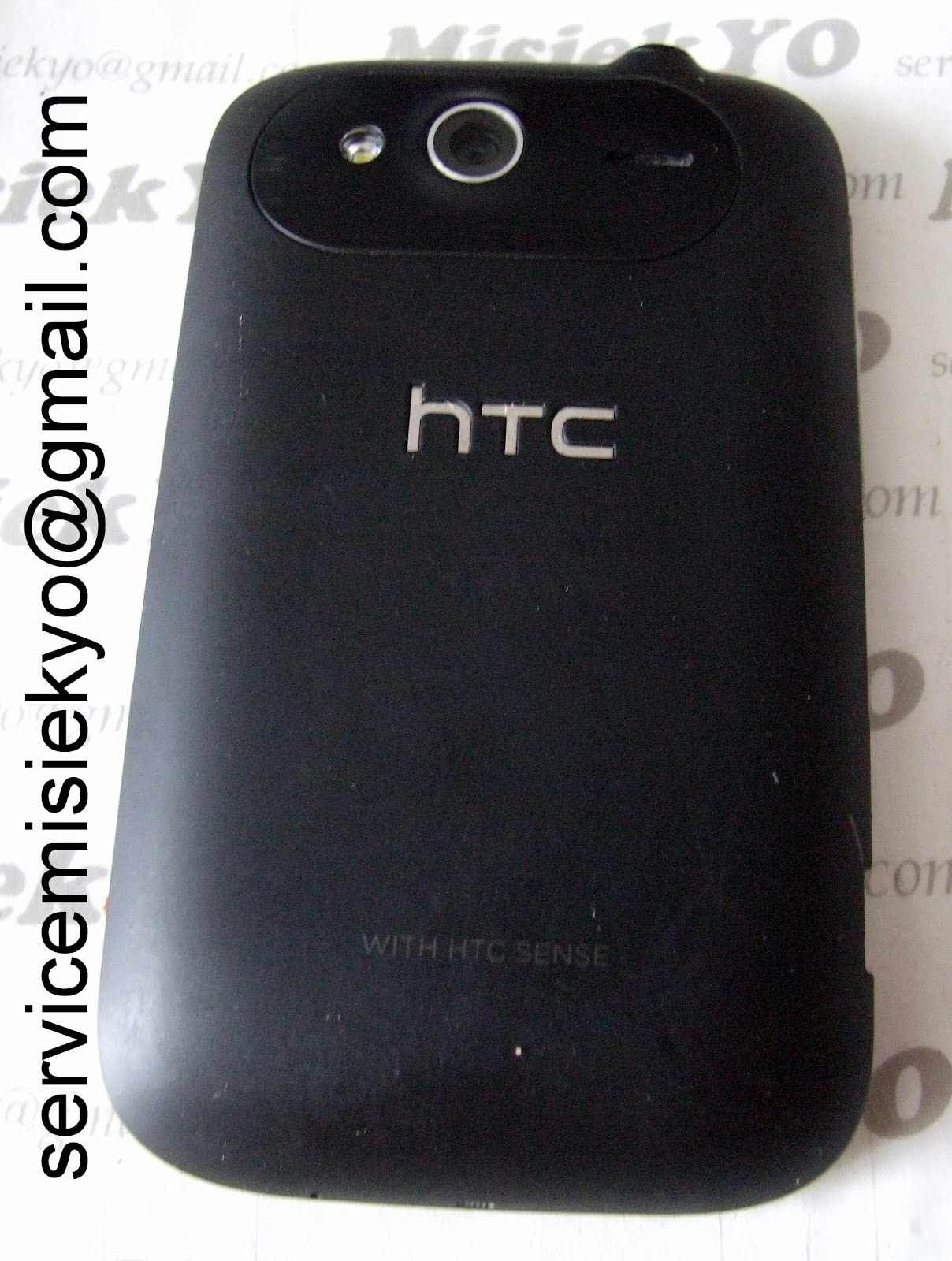

 Ściągamy tylną klapkę i wyciągamy baterię. Zobaczymy 5 śrubek do odkręcenia.

 Odkręcamy śrubki.

 Podważamy delikatnie korpus oddzielając go od reszty telefonu.

 Mamy dostęp do płyty głównej. Teraz odkręcamy 2 śrubki. I uważamy na taśmy.

 Teraz najłatwiej będzie podważyć wszystkie 3 zapięcia w złączach taśm (dla bezpieczeństwa).

 Wyciągamy tylko najmniejszą taśmę po lewej stronie. i od tej strony delikatnie podważamy uważając na wszystkie podzespoły dookoła.

 Po przechyleniu płyty powinna ona wyjść bez problemu i wyciągnięcie taśm też będzie łatwiejsze.

 Mamy teraz dostęp do panela przedniego z dotykiem i LCD.

 LCD jest tylko wsadzony więc nie będzie problemów z wyciagnięciem go (po prostu delikatnie podważyć).

Wypchnąć  stary dotyk (klejony na taśmach) i zamontować nowy.

Nowy oryginalny dotyk powinien mieć w zestawie oryginalną taśmę dwustronną - jeżeli jej nie ma to trzeba się troszkę pomęczyć z nakładaniem nowej warstwy taśmy dwustronnej z klejem.

Składamy telefon w odwrotnej kolejności.

 I cieszymy się nowym dotykiem i sprawnym telefonem.

I jak widać powyżej - wszystko jest OK! :)
